Was ist eine Seitenkanalpumpe?

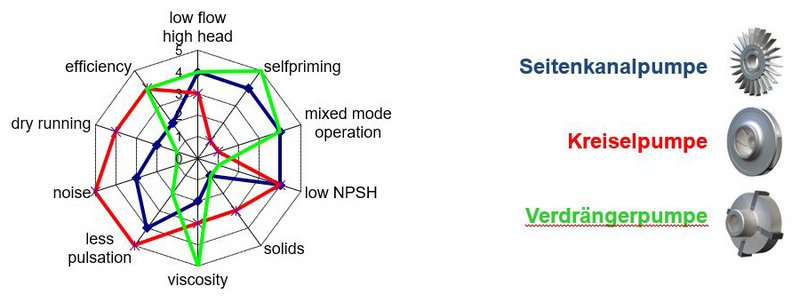

Die SERO-Seitenkanalpumpe - ein Nischenprodukt zwischen Verdränger- und Kreiselpumpe, wobei sie die Vorteile von beiden Pumpen kombiniert

Sie ist erste Wahl für kleine Fördermengen bei mittleren und hohen Differenzdrücken. Die Seitenkanalpumpe kann Flüssigkeitsgemische mit großen Gasanteilen problemlos fördern und arbeitet ohne Druckpulsation. Leichtsieder, wie Flüssiggase, Kältemittel, Kesselspeisewasser und Kondensate profitieren von den geringen Zulaufhöhen (NPSH), welche mit Multifunktions-Seitenkanalpumpen realisierbar sind. Mit ihrer steilen Kennlinie wird bei Drehzahl geregeltem Einsatz ein großer Fördermengenbereich nutzbar um beispielsweise bei schwankenden Prozessparametern bedarfsgerechte Mengen zu fördern. Niedrige Viskositäten der zu fördernden Medien stellen mit der richtigen Auswahl der Pumpenhydraulik keine Probleme dar.

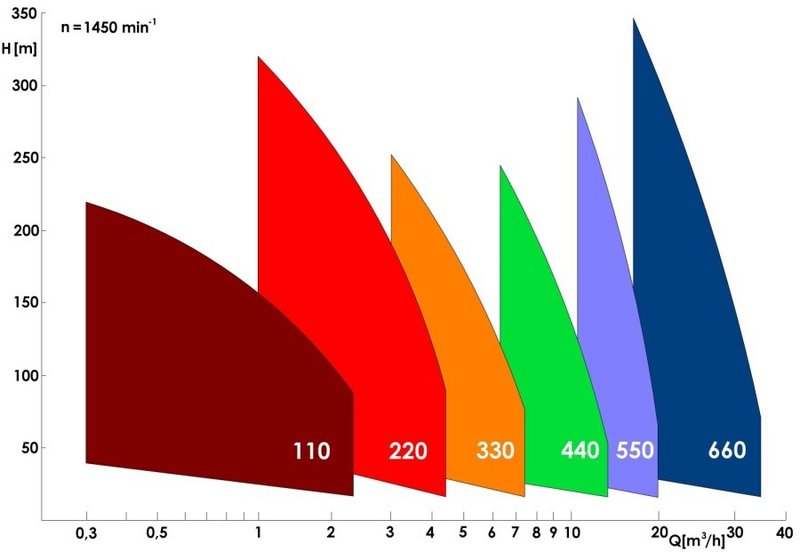

Üblicherweise sind Seitenkanalpumpen als radial geteilte, mehrstufig segmentierte Gliedergehäusepumpen ausgeführt und können mit ihren maximal acht oder neun Stufen Förderhöhen bis zu 350m erreichen.

Durch die lineare und besonders steile Kennlinie kann, allein durch Drucküberwachung einer Seitenkanalpumpe, hervorragend auf ihre Fördermenge geschlossen werden. Bei der Prozessüberwachung kann dies sehr viel Geld sparen, da kein zusätzlicher Durchflussmesser installiert werden muss. Genauso einfach kann der Betriebszustand über die Leistungsaufnahme einer Seitenkanalpumpe kontrolliert werden.

Die SERO-Multifunktionsspumpe

Als Weiterentwicklung der Seitenkanalpumpe im klassischen Sinn gelten die Multifunktionspumpen der S-Serie (z.B. SRZS, SEMA-S), bei denen vor der Seitenkanalhydraulik ein spezielles Kreiselpumpenlaufrad angeordnet ist. In dieser Kombination sind die Pumpen dann auch mit einem axialen Saugstutzen zur Erzielung der kleinstmöglichen NPSH-Werte ausgestattet. In Ergänzung der Vorteile der reinen Seitenkanalpumpen sind NPSHR-Werte ab 0,35m realisierbar. Im Anlagenbau können mit Multifunktionspumpen sehr effiziente Layouts gefunden werden, da keine künstlichen Zulaufhöhen geschaffen werden müssen Multifunktionspumpen sind ideal geeignet für Leichtsieder-Anwendungen; sie können Medien nahe der Siedelinie (Dampfdruckkurve) fördern. Fast unvermeidlich vorkommende Teilausgasungen haben keinen Einfluss auf die Prozessstabilität. Selbst wenn saugseitig Dampfblasen entstehen sollten, können diese durch die Seitenkanalhydraulik sicher gefördert werden.

Optionen & Lösungen der Seitenkanalpumpe

Die Seitenkanalpumpen aus dem breiten SERO-Produktprogramm werden generell auftragsbezogen konfiguriert und sind in der jeweiligen Förderleistung und mit dem erforderlichen System zur Wellendichtung möglichst passgenau auf die Kundenwünsche zugeschnitten. Darüber hinaus gibt es viele bewährte Lösungen, welche optional zur Pumpenausführung gewählt werden können. Im einfachsten Fall kann dies „nur“ die Farbgebung sein, die die Pumpe rein optisch ideal in die Kundenanlage integriert oder aber auch speziell benötigte Nebendichtungs- oder Lagerwerkstoffe bedeuten, um Konformität zu weiteren Richtlinien - beispielsweise FDA – zu realisieren. Unsere bewährten Anlaufscheiben bieten erweiterte Betriebssicherheit für die Hydraulik bei unsteten Anlagenbedingungen. Es können z.B. kurzzeitig auftretende Dampf- oder Wasserschläge kompensiert werden. Bei nicht bestimmungsgemäßem Betrieb (ungeeignete Frequenzregelung oder zeitlich kurzem Verlassen der Kennlinie) können Anlaufscheiben zudem vor größerem Pumpenschaden schützen. Es ist üblich mit Seitenkanalpumpen aufgrund der engen Laufspalte lediglich reine oder getrübte Flüssigkeiten zu pumpen; keine Feststoffe! In besonderen Fällen können u.a. durch die Verwendung von keramischen Gleitlagern und Oberflächen gehärteten Wellen auch abrasive Feinstoffe mit geringer Korngröße mitgefördert werden. Für bestimmte Medien bietet SERO vielfach bewährte Paketlösungen:

  • LPG-Ausführung (Propan, Butan, Autogas, Campinggas)
  • CO-Ausführung (Rohöl WTI)
  • TT-Ausführung (tiefkalte Öle & Gase bis -60°C)
  • K-Ausführung (Dampfkondensate und Medien bis +220°C)

Selbstverständlich bietet SERO auch komplette Sonderlösungen nach Kundenwunsch.

Lassen Sie sich von unserer Technologie inspirieren!
